Proyecto de planta piloto de separación magnética en Filipinas

Priorizar los requisitos del cliente y cumplir con los estándares de producción

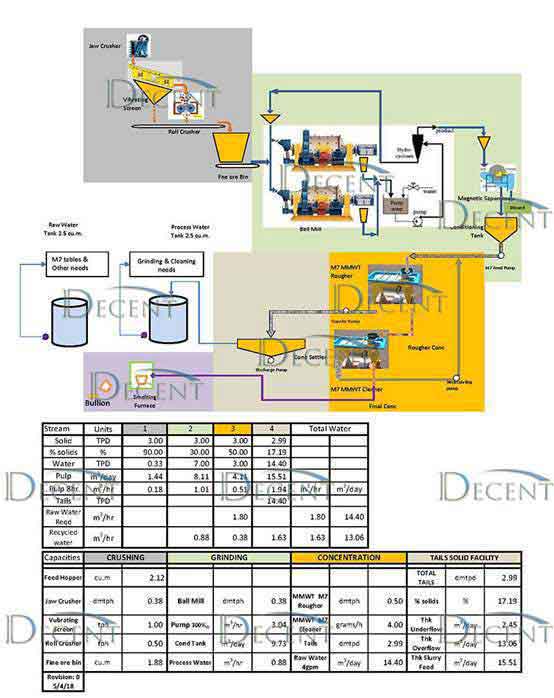

Este proyecto es una planta piloto de separación magnética para nuestros clientes en Filipinas. Los criterios de diseño de la planta piloto son 3 toneladas por día y operar 8 horas por día. De acuerdo con los requisitos del cliente, el equipo principal es el siguiente:

1 trituradora de mandíbula que puede acomodar un tamaño de alimentación de 45 mm y puede producir un tamaño de producto de 20 mm.

Capacidad: 1 tonelada por hora

Tamaño: 4”x12” (abertura)

Motor Eléctrico: 5HP/220V/3 Fases

Debe incluir a continuación:

A. Conexiones eléctricas e interruptor de control local

B. Elevado del suelo con escalera/rampa de metal

C. Pantalla vibratoria:

Tamaño: 20”x48” (área efectiva de proyección)

Abertura nominal del tamiz de 10 mm (malla 1,5)

Impulsión del motor: 1/4HP, 3 fases, 220V

1 instalación del sistema transportador

Cinta transportadora de tres capas y 0,4 metros de ancho (compatible con el transporte de minerales)

La longitud y la inclinación del transportador deben ser suficientes para transportar efectivamente el mineral desde la trituradora de mandíbula hasta la zaranda vibratoria.

Requisito del motor eléctrico: 3HP, 220V, trifásico

Debe incluir todo el motor de engranajes del pedestal de soporte necesario, todas las conexiones eléctricas necesarias, una pasarela de acero de seguridad, un interruptor de cable de seguridad y protecciones de seguridad en todas las partes peligrosas del transportador normalmente accesibles para el personal.

1 x Molino de rodillos que puede acomodar un tamaño de alimentación de 20 mm y puede producir un tamaño de producto de 10 mm.

Tamaño del rollo: 12” de diámetro x 14” de largo

Motor Eléctrico: 3HP, 220V, Trifásico

Capacidad: 1 metro cúbico

Espesor: 6 mm

Material: placa de acero dulce

Debe incluir conexiones eléctricas y un interruptor de control local, resguardos de seguridad en todas las partes peligrosas del transportador normalmente accesibles al personal, depósito de finos con fondo cónico.

2 molinos de bolas giratorios más bolas de acero y clasificador de hidrociclón que puede acomodar 0,375 toneladas de mineral seco por hora o 0,13 metros cúbicos por hora.

Tamaño del molino: 30”(diámetro)x72”

Requisito del motor eléctrico: 3HP, 220V, trifásico

Debe incluir bolas de hierro fundido o acero forjado apropiadas (con diferentes tamaños), las conexiones eléctricas necesarias, tuberías de agua y pulpa, alimentador de cinta transportadora apropiado, correas de goma de 0,4 metros de ancho de 3 capas, con panel de control de transmisión de frecuencia variable, caja de sumidero adecuada, conexiones, bomba centrífuga de lodo, ciclón de repuesto, protecciones de seguridad en todas las partes peligrosas de la cinta transportadora y el molino normalmente.

1 separador magnético que es un tipo de tambor magnético permanente y una amplia selección de la fuerza magnética ultra alta.

Diámetro del tambor: 400 mm

Longitud del tambor: 600 mm

Capacidad de flujo: 0,20 metros cúbicos por hora

Requisito del motor: 3HP, 220V, trifásico

Debe tener resguardos de seguridad en cada parte peligrosa del equipo normalmente accesible al personal, sumideros apropiados para los materiales magnéticos y concentrado final, y todas las conexiones eléctricas.
